インターネットに接続し遠隔地からのリレー操作
16Aの高容量開閉が可能
さらにアナログ入力にも対応
簡単なプログラムで独自のWeb操作画面を作成可能

イギリスDevantech社のリレーボード。Ethernet（LAN、インターネット）に接続すると、パソコン等から4個のリレーのON・OFF制御を行うことができます。デジタル入出力、または、直流0～3.3Vのアナログ入力が可能なGPIO8点も備えております。また、TTLレベルのUART 2ch、RS485のシリアルポートも付いています。

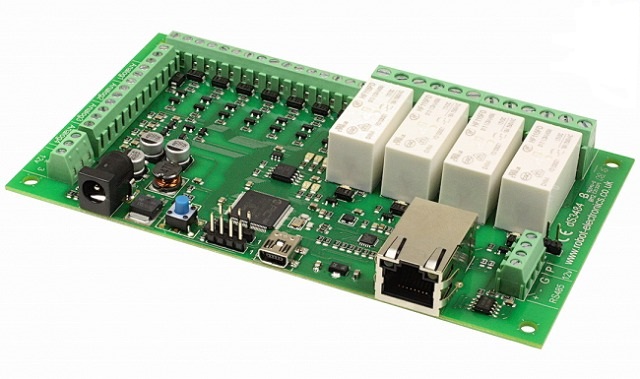

拡大表示	dS3484 Ethernet 4ch リレー GPIOデジタル 8点 デジタル入出力・アナログ入力可・UARTポート2ch・RS485 1ch・Modbus/RTU対応 販売期間: 価格: 9,570円 (本体 8,700円、税 870円) 購入数: 個 この商品について問い合わせる 友達にメールですすめる

LAN、インターネットからリレーの制御
Ethernet（LAN、インターネット）に接続すると、離れた場所のパソコンからリレーのON・OFF制御を行うことができます。ルーターを設定することにインターネット経由で遠隔地からもON・OFF操作を行うことができます。

ユーザー独自のWeb操作画面を作成可能
専用言語dScriptで簡単なプログラムを行うことにより、独自のWeb画面を作成することができます。dScript は、専用のIDE(統合開発環境)を使い、Visual Basic に似た構文で比較的簡単にプログラムを作成することができます。
http://elefine.info/category/products/devantech/dscript/>dScriptについての説明

スマートフォンからも操作可能
リレーのON・OFF等の操作は、WEBブラウザーで行うことができるため、Android、iPhoneなどのスマートフォンからも行うことができます。

Eメールの送信も可能
dSCRIPTには、Eメールの送信機能もあるため、デジタル入力やアナログ入力で一定値を超えたときなどにEメール送信を行い、通知することができます。

4個のリレー搭載
c接点のリレー4個を搭載していますので多彩な使い方ができます。

16Aの高容量接点
リレーの接点容量は、16A(DC24V、AC250V)と高容量ですので、多様に使うことができます。ただし、リレー、電磁弁、モーター等、コイルを使用した誘導性負荷の場合は許容電流が小さくなります。

接点許容電流
　抵抗負荷・非誘導性負荷　16A AC250V、16A DC24V
　誘導性負荷　3A AC1250、1.5A AC240V、0.22A DC120V、0.1A DC250V

デジタル入力・出力
8点のGPIOは、デジタル入力・出力のどちらとしても使用することができます。

アナログ入力可能 4点
8点のうち4点のGPIOは、アナログ入力としても使用できます。直流0～3.3V (入力は5Vまで可能。ただし、3.3Vと5Vで得られる値は同じ）、分解能10ビットのアナログ入力も備えており、遠隔地のアナログ値の取得等を行うことができます。

TTLレベルUART 2ch　RS485 シリアルポート搭載
TTLレベル 2ch、RS485 1ch 合計3ポートのシリアルポートが付いています。dSCRIPTを使用して、外部機器とのシリアル通信を行うことができます。インターネットからの操作で外部機器へコマンドを送信したり、シリアル通信対応の測定器からの測定値をWebブラウザーに表示したり、と多彩な使い方ができます。

Modbus/RTU対応
RS485通信を用いたModbus/RTUの通信も行うことができます。本器をマスターとして、Modbus/RTUに対応したスレーブ機器を本器に接続し、インターネット経由で遠隔地からスレーブ機器の操作を行うことができます。ただし、dSCRIPTによるプログラミングが必要です。また、本器をModbus/RTUのスレーブ機器として使うこともできます。

温度調節器に接続可能
RS485通信を用いたModbus/RTUの通信機能を応用し、RS485に対応したオムロンなどの温度調節器に接続し、インターネット経由で遠隔地から、パソコン、スマートフォン(Android、iPhone)、タブレット等のブラウザーで温度設定(SV)の変更、手動操作値(MV)の変更等を行うことができます。
dSCRIPTによるプログラミングが必要です。
温度調節器はRS485に対応している必要があります。
Modbus/RTUに対応しているとプログラムが簡単です。

動作確認済み温度調節器　オムロンE5ED-CX4A6M-004

仕様
電源　DC12V
　ACアダプター等は、付属されていません。別売りのACアダプター AD1215をご購入していただくか、外径φ5.5mm、内径φ2.1mm、センター＋のプラグで1A以上のACアダプター等を別途用意してください。
リレー接点容量　16A DC24V、16A AC250V （いずれも抵抗負荷、非誘導性負荷の場合）
リレー　1c接点　（リレーコイルOFF時導通するノーマルクローズとON時に導通するノーマルオープンの接点の組み合わせ）
リレー個数　4個
GPIO 8点
デジタル入力
デジタル出力
アナログ入力 DC0～3.3V 10ビット
制御インターフェイス　TCP/IP over Ethernet

Windows用 　dSCRIPT IDE(開発環境） ダウンロード
Linux (deb) 　dSCRIPT IDE(開発環境） ダウンロード
Linux (rpm)　dSCRIPT IDE(開発環境） ダウンロード
Mac OS X 　dSCRIPT IDE(開発環境） ダウンロード

マニュアル(英語のみ)、サンプルコードのダウンロード 日本語マニュアルは用意しておりません。

専用ケースを用意しております。
dS3484C EthernetリレーdS3484用ケース
