1.65～5.5VのI2Cバス信号を双方向で電圧変換
イギリスDevantechの製品。I2Cバスの信号を1.65～5.5Vの範囲で双方向に変換できます。I/O電圧が3.3Vである、Raspberry Pi、BeagleBoneに5VのI2Cスレーブデバイスを接続する際に便利です。

拡大表示	I2C-LVL01 I2Cレベル変換器 1.65～5.5V対応 販売期間: 価格: 607円 (本体 552円、税 55円) 購入数: 個 この商品について問い合わせる 友達にメールですすめる

I2Cバスの信号電圧を双方向に変換
1.65～5.5VのI2Cバスの信号を双方向に電圧変換します。電源として与えた電圧がそのまま、その方向のバスの電圧になります。

FXMA2102を使用
レベル変換のICは、フェアチャイルドセミコンダクターのFXMA2102を使用しています。

Raspberry Pi、BeagleBoneのI2C電圧変換
Raspberry Pi、BeagleBoneのI/O電圧は、3.3Vですので、5Vのスレーブデバイスを接続する際、便利です。

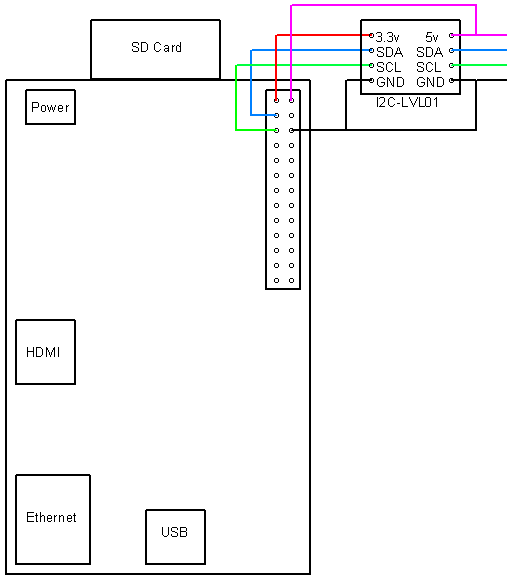

Raspberry Pi 接続例

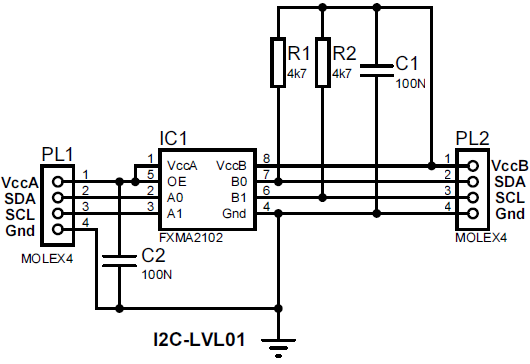

回路図

PL1側には、プルアップ抵抗が入っていません。こちらにコントローラー(CPU)を接続します。PL2側には、4.7kΩのプルアップ抵抗が接続されています。こちらにスレーブデバイスを接続します。
両方の電源に0.1μFのバイパスコンデンサーが接続されています。

RoHS指令準拠

お支払いが代引き以外の場合、レターパックライトでの発送もできます（送料160円）。
本品のみのお買い上げの際は、日本郵便のレターパック500で発送する場合もあります。
