Windowsへのインストール

---

本体をパソコンに接続する前にプログラムのインストールをしてください。

１． WindowsXPでFramework3.5がインストールされてない場合、下記のサイトからダウンロードして、インストールしてください。
マイクロソフト .NET Framework 3.5 再頒布可能パッケージ

Windows Vista, Windows7では、標準で.NET Frameworkがインストールされていますので、別途インストールする必要はありません。

２．Super4用ソフトを下記のサイトからダウンロードしてください。
Super4 USB Relay WindowsSoftware

３．ダウンロードしたファイルを実行してください。

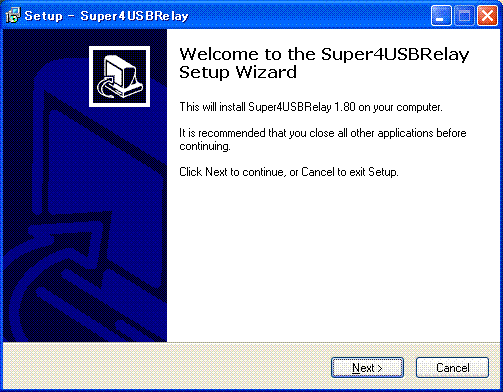

４．下記のようなウィンドウが表示されますので、「Next>」をクリックしてください。

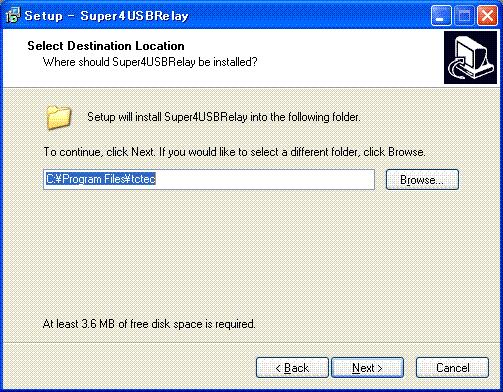

５．インストール先を指定してください。デフォルトでは、「C:\Program Files\tctec」にインストールされます。

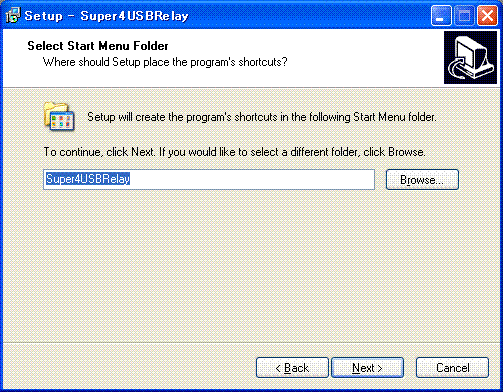

６．スタートメニューに表示される名称を変えたいときは、このウィンドウで変えることができます。変更の必要が
なければ、そのまま「Next>」をクリックしてください。

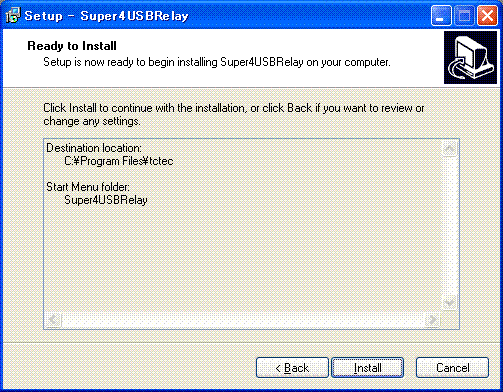

７．「Install」をクリックすると、イントールが始まります。

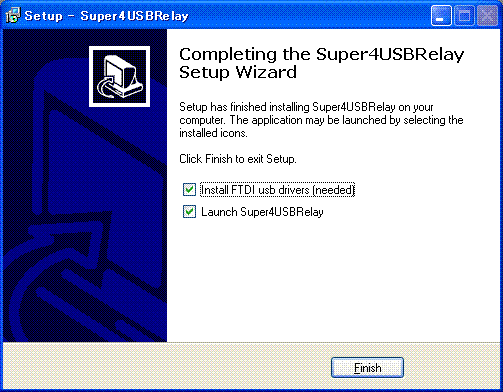

８．インストールが終わると、下記のウィンドウが表示され、ドライバーのインストール、Super4USBRealyを起動するかどうかの指定を求められます。
そのまま、「Finish」をクリックしてください。

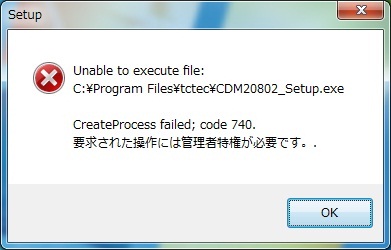

このとき、Windows 7では、下記のウィンドウが表示され、ドライバーのインストールができない場合があります。
この場合、OKボタンををクリックしてインストールを終了させ、
C:\Program Files\tctec （デフォルトの場合のフォルダー）にある、CDM20802_Setup　（赤い丸のようなアイコン）を実行してください。

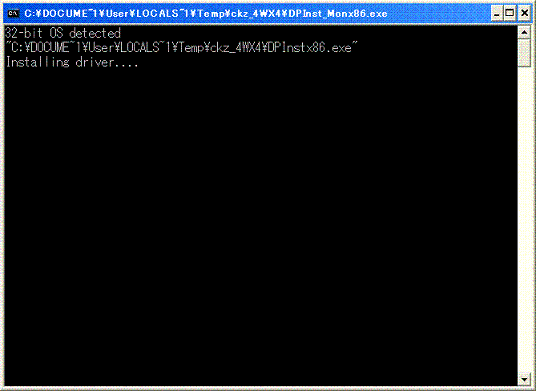

９．ドライバーがインストールされます。

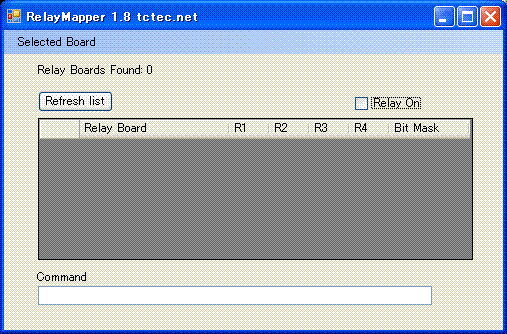

１０．ドライバーのインストールが終了すると、プログラムが起動します。
Windows 7で上記のエラーが表示され、インストールを一旦中断し、CDM20802_Setupを実行した場合は、自動的には起動しません。WindowsのスタートメニューからSuper4USBRelay → Super4USBRelayを選択し、起動してください。



１１．USBケーブル（別売）を使い、本ボードとパソコンを接続してください。

１２．画面右下に「新しいハードウェアが検出されました」と表示され、自動的にドライバーがイントールされます。

１３．「使用可能になりました」と表示されたら、使用可能な状態です。

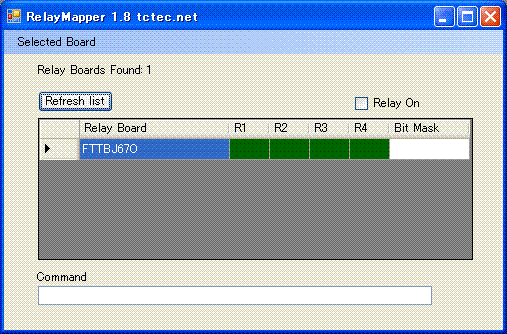

１４．「Refresh list」ボタンをクリックすると、接続されているSuper4が検索され、IDが表示されます。

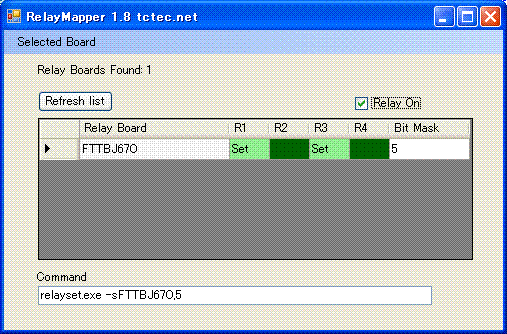

１５．表の中のONにしたいリレー番号の緑の部分をクリックして、Relay Onのチェックボックスをクリックすると該当のリレーがONします。

１６．表の中のOFFにしたいリレー番号の緑の部分をクリックして、Relay Onのチェックボックスをクリックして、チェックを外すと該当のリレーがOFFになります


１７．上記のON,OFFの動作時に下のCommandにコマンドが表示されます。このコマンドをコマンドラインに入力することにより、同様の操作を行うことができます（ただし、パスの指定も必要）。
