マイクロコントローラーでの制御に便利

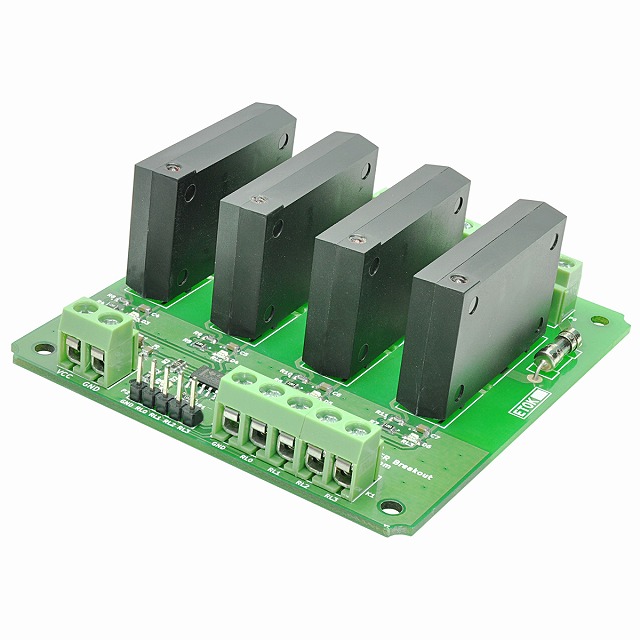

TTLレベル信号入力のソリッドステートリレー（SSR）ボード

NumatoLab社のリレーボード。
TTLレベルの信号入力で4個のSSRをON、OFF制御することができます。
Arduino、Raspberry Pi、PIC、AVR等のマイクロコントローラーでのリレー制御に便利です。

拡大表示	TTLレベル入力制御　直流用 4ch ソリッドステートリレーボード 販売期間: メーカー: Numato Lab 型番: SSRC40001-DC 価格: 9,680円 (本体 8,800円、税 880円) 購入数: 個

2022年7月18日 昨今の円安に伴い、仕入れ価格が大幅に上がりました。それに伴い、心苦しいところではありますが、販売価格を値上げいたしました。

トランジスターアレイULN2803で駆動
トランジスターアレイULN2803でリレーをＯＮ・ＯＦＦ制御します。

動作表示ＬＥＤ付き
リレーのON・OFF状態を示すLEDが付いていますので状態を確認しやすいです。

USBGPIO8に接続可能
当店販売のUSBGPIO8、USBGPIO16、USBGPIO32に接続すると、USBでパソコンに接続し、4個のリレーを制御することができます。

仕様
電源　 リレー駆動用にDC5～12Vの電源が必要
　DC5～12V 0.5A以上の電源をご用意ください。
　端子台で接続
　当店のACアダプター、およびDCジャックアタプターを使用すると便利です。

リレー仕様
開閉最大電流　直流100V 3A
　a接点１点
リレー個数　4個
マニュアル(英語)
日本語マニュアルは用意しておりません。

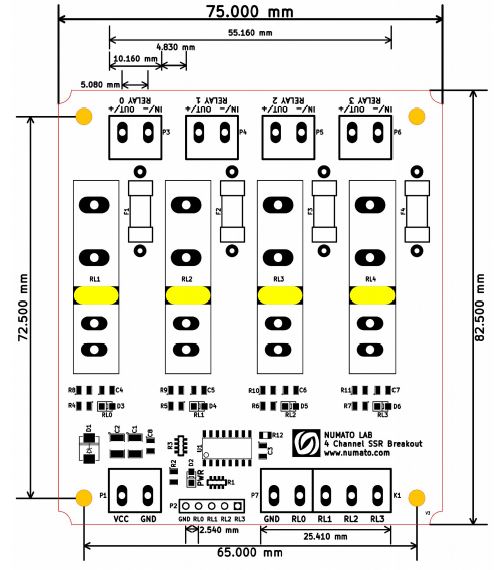

基板寸法　７5mm × 82.5mm
穴直径　3.２mm
