マイクロコントローラーでの制御に便利
TTLレベル信号入力のリレーボード

NumatoLab社のリレーボード。
TTLレベルの信号入力で16個のリレーをON、OFF制御することができます。
Arduino、Raspberry Pi、PIC、AVR等のマイクロコントローラーでのリレー制御に便利です。

拡大表示	FRM16 TTLレベル入力制御　16chリレーボード 販売期間: メーカー: Numato Lab 型番: RL40003 価格: 7,260円 (本体 6,600円、税 660円) 購入数: 個

2022年7月18日 昨今の円安に伴い、仕入れ価格が大幅に上がりました。それに伴い、心苦しいところではありますが、販売価格を値上げいたしました。

トランジスターアレイULN2803で駆動
トランジスターアレイULN2803でリレーをＯＮ・ＯＦＦ制御します。

動作表示ＬＥＤ付き
リレーのON・OFF状態を示すLEDが付いていますので状態を確認しやすいです。

USBGPIO16に接続可能
当店販売のUSBGPIO16、USBGPIO32に接続すると、USBでパソコンに接続し、16個のリレーを制御することができます。

仕様
電源　 リレー駆動用にDC12Vの電源が必要
　DC12V 1A以上の電源をご用意ください。
　端子台で接続
　当店の12V 1.5A ACアダプターおよび、DCジャックアタプターを使用すると接続が便利です。

ボード許容最大電流　1A

リレー仕様
接点最大電流　直流24V 10A, 交流125V 10A
　ただし基板パターンの制限によりボードの最大電流は １Ａです。
　c接点１点（リレーONでONになる接点とリレーOFFでONになる接点の組み合わせ）
リレー個数　16個

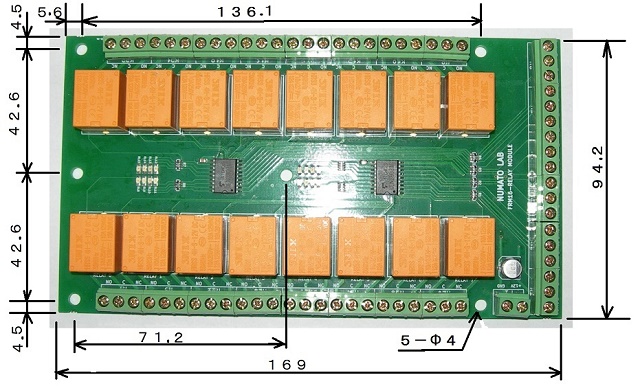

外形図

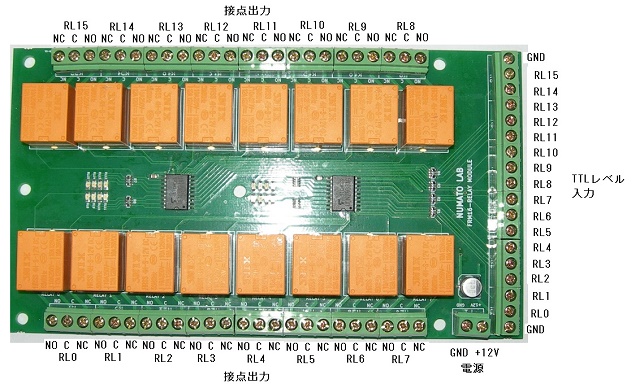

端子台配列
