マイクロコントローラーでの制御に便利
TTLレベル信号入力のリレーボード

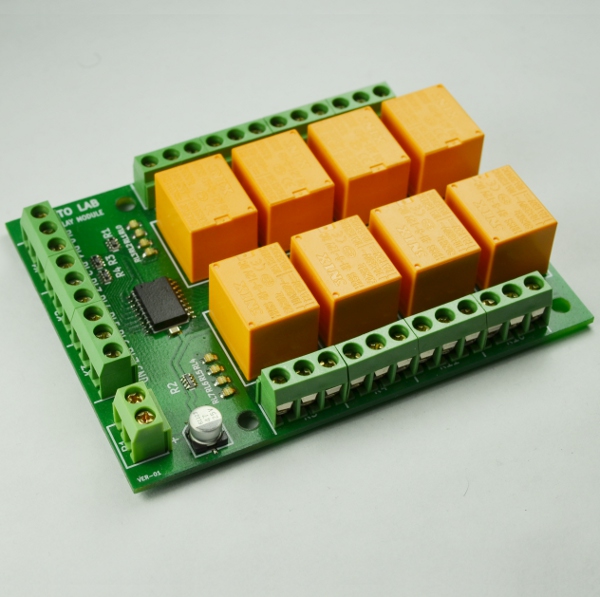

NumatoLab社のリレーボード。
TTLレベルの信号入力で8個のリレーをON、OFF制御することができます。
Arduino、PIC、AVR、Raspberry Pi等のマイクロコントローラーでのリレー制御に便利です。
■ 商品説明
TTLレベルの信号入力で8個のリレーをON、OFF制御することができます。Arduino、Raspberry Pi、PIC、AVR等のマイクロコントローラーでのリレー制御に便利です。
■ 商品仕様
| 製品名 | FRM8 TTLレベル入力制御 8chリレーボード |
|---|---|
| 型番 | RL40004 |
| メーカー | Numato Lab |
2022年7月18日 昨今の円安に伴い、仕入れ価格が大幅に上がりました。それに伴い、心苦しいところではありますが、販売価格を値上げいたしました。
トランジスターアレイULN2803で駆動
オープンコレクタ―のトランジスターアレイULN2803でリレーをＯＮ・ＯＦＦ制御します。
動作表示ＬＥＤ付き
リレーのON・OFF状態を示すLEDが付いていますので状態を確認しやすいです。
USBGPIO8に接続可能
当店販売のUSBGPIO8、USBGPIO16、USBGPIO32に接続すると、USBでパソコンに接続し、8個のリレーを制御することができます。
仕様
電源 リレー駆動用にDC12Vの電源が必要
DC12V 0.5A以上の電源をご用意ください。
端子台で接続
当店のACアダプター、およびDCジャックアタプターを使用すると便利です。
ボード許容最大電流 2A
リレー仕様
接点最大電流 直流24V 10A, 交流125V 10A
ただし基板パターンの制限によりボードの最大電流は
２Ａです。
c接点１点（リレーONでONになる接点とリレーOFFでONになる接点の組み合わせ）
リレー個数 8個

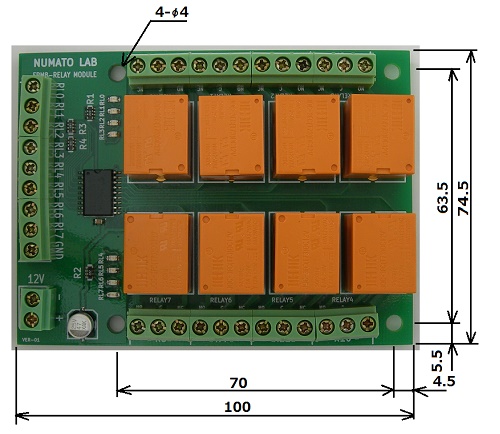

寸法図（当店実測値）
リレー高さ 15mm
基板厚さ 1.7mm
基板裏部品足（はんだ付け）長さ 2.5mm
