プログラミング

---

LCD Logicへの出力は、USB HIDのプログラム手法を使うことで行えます。
Windows標準でインストールされている、hid.dll を呼び出すことにより使用することができますが、IKA Logicで使いやすくしたDLLを用意していますので、それを使うとよいでしょう。

ここでは、Visual Basic 2008での使用方法を解説します。

１．下記のDLLダウンロードします。
http://www.elefine.jp/lcd_logic/dll/ika_hid.zip

２．ダウンロードしたファイルを展開し、展開してできたファイルをプロジェクトのbin\Debugフォルダーにコピーしてください。

３．Visual Basicのソリューションエクスプローラの My Project をダブルクリックしてください。

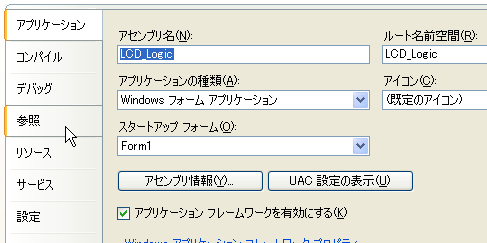

４．左の方の参照をクリックしてください。

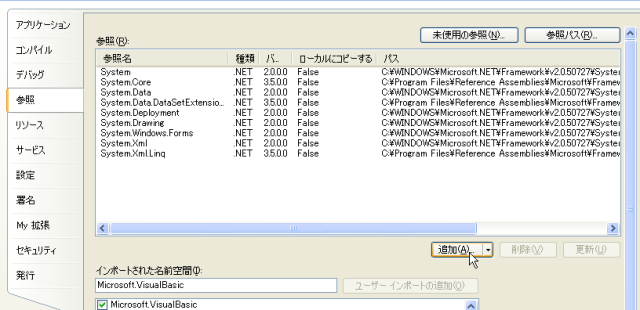

５．追加(A) をクリックしてください。

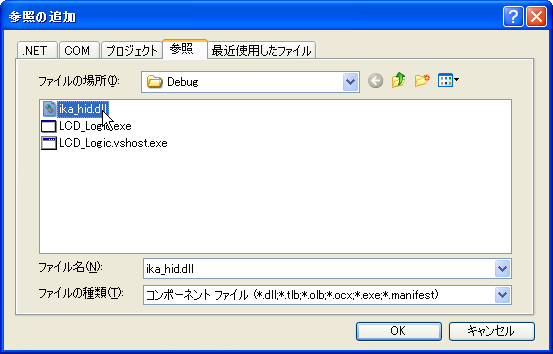

６．それにより開いたウィンドウで ika_hid.dll を選択し、OKボタンをクリックしてください。

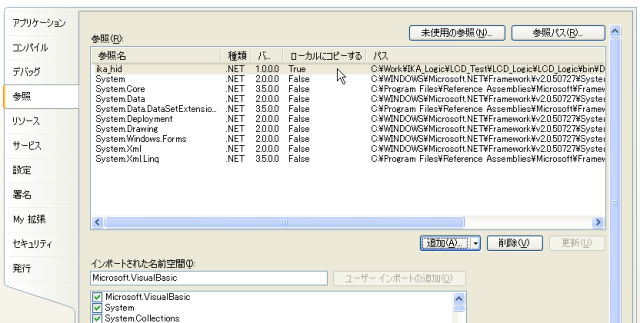

７．下記のように参照が追加されました。



プログラムでは、
Dim avr_hid As New ika_hid.avr
と宣言することに使用可能になります。

主なプロシージャー
（１）接続されているデバイスの検出
　　detect_device(d_vid As String, d_pid As String) As Short
　　　引数
　　　　d_vid (文字列型)　デバイスID 本器の場合、"16C0"をセット
　　　　d_pid (文字列型)　プロダクトID 本器の場合、"05DF"をセット
　　　戻り値
　　　　接続が検出された場合 1、検出できない場合 0

　使用例　result = avr_hid.detect_device("16C0","05DF")

（２）データの送信
　　hid_write( data() as Byte) As Boolean
　　　引数
　　　　data() （バイト型の配列、要素12固定） 送信するデータ
　　　戻り値
　　　　Falseのみ
