CytronのRCリレーボード。RC（ラジコン）の受信機にサーボの代わりに接続すると、プロポよりリレーのＯＮ・OFFの操作を行うことができます。RCサーボ制御と同様なのでUSBサーボコントローラー等でも使用することができます。

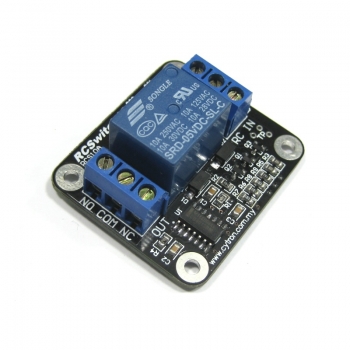

拡大表示	RCSwitch10 RCリレースイッチ RCでリレー制御が可能 販売期間: 価格: 2,079円 (本体 1,890円、税 189円) 購入数: 個 この商品について問い合わせる 友達にメールですすめる

RC(ラジコン）のプロポよりリレーを操作
受信機にサーボの代わりに本品を接続すると、プロポの操作によりリレーをON・OFFすることができます。
PWMのパルス幅1.8ms以上でリレーOFF（NC側）、1.2ms以下でリレーON（NO側）になります。前述の値は、保証値であり、実際は、1.5ms前後にスレッショルド(しきい値)があります。
ただし、ONとOFFの間には、ヒステリシス(応差)がほとんどありませんので、ニュートラル位置での状態保持はできません。
2ポジションのトグルスイッチのチャンネルでのご使用をおすすめします。

また、温度によりスレッショルド（ON/OFFが変化するしきい値）が変化するため、プロポ側でONとOFFの位置の差が大きくなるようにしてください。変化するぎりぎりのところに設定すると、温度によっては、ONにならない場合があります。

応用例

• RCグローエンジンのグロープラグのON・OFF
• カメラのシャッター
• ライトON・OFF
• RC模型だけでなく、RCプロポを利用したリモートコントロールによるスイッチ制御

仕様
リレータイプ　単極双投
最大電圧　交流250V、直流30V
最大電流　10A
電源 DC４～6V、受信機より供給可
寸法　43.4mm x 38.3mm x 17.4mm
受信機接続ケーブル付属
