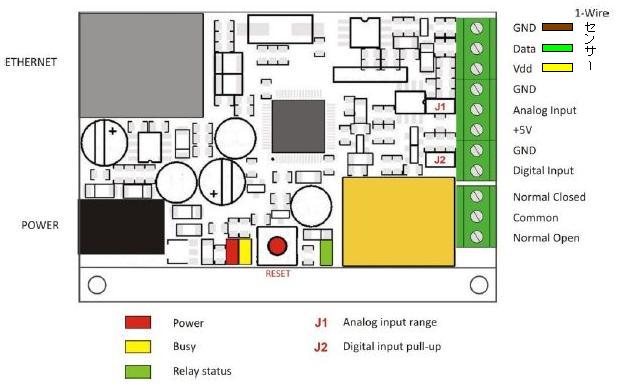

基板上の部品機能

---

端子台

GND、Data、Vdd
専用の温度センサー、または、温度・湿度センサーを接続します。上からそれぞれ、茶色・緑色・黄色の順で接続してください。

Analog Input アナログ入力
　アナログ値のレンジは、ジャンパーピンJ1で選択します。

+5V アナログセンサー用の電源

Digital Input デジタル入力
　動作モード（電圧入力・無電圧入力）は、ジャンパーピンJ2で選択します。

Normal Closed　リレー接点
リレーがOFFのときに閉じる（Commonとつながる）接点です。

Common　リレー接点
リレーの共通接点です。

Normal Open　リレー接点
リレーがONのときに閉じる（Commonとつながる）接点です。

ジャンパーピン

J1 アナログ入力レンジ選択　接続：0〜5V  開放：0〜100V
J2 デジタル入力モード選択　接続：ドライ接点（無電圧）入力　開放：電圧入力

LED表示

赤　電源表示　電源が入った状態で点滅します
黄　Busy   WEBからログイン中、点灯します
緑　リレーON
