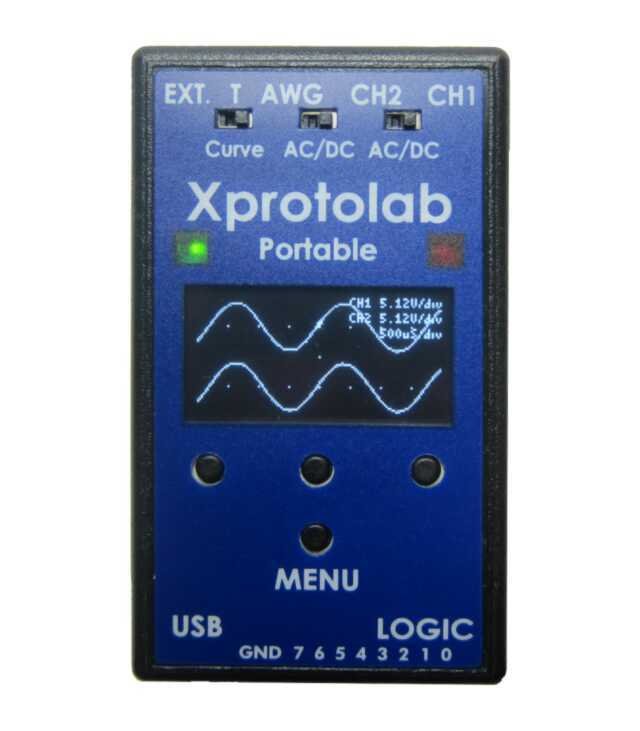

オシロスコープ機能
200kHzまでの波形を表示可能な２現象オシロスコープです。サンプリングレートは2MPS（メガ毎秒）でナイキスト定理上、1MHzですが、原形に近い波形を観測するには、200kHzまでです。

ロジックアナライザー機能
サンプリングレートは2MPS（メガ毎秒）、8チャネルのロジックアナライザーです。
入力電圧は、3.3Vおよび5Vのトレラント入力になっていますので、どちらでも使えます。
UART（RS232Cでよく使われるシリアル通信。電圧レベルはRS232Cには対応していません）、 I2C、 SPIのシリアル通信のプロトコルアナライザー機能も有していますので、マイクロコントローラー等のシリアル通信のデバッグに便利です。

オシロスコープとロジックアナライザー同時表示可能
アナログ（オシロスコープ）とロジックアナライザー（デジタル）を同時に表示することができます。

充電式LiPoバッテリー内蔵
3.7V 600mAhの充電式LiPoバッテリーを内蔵していますので、別に電源がないところでも使用することができます。

Android端末で表示可能
Androidスマートフォン、タブレットのUSBに接続すると、その画面上で波形（現状は、アナログのオシロスコープのみ対応。デジタル信号のロジックアナライザーには対応していません）などを見ることができます。本器よりも大きな画面で見ることができ、見やすくなります。
Androidへの接続の情報（英語）
専用アプリOscilloscope Proを別途Google Playより購入(700円）する必要があります。
ただし、USBホスト機能を備えた機種・Androidのバージョン（3.1以降）でのみ使用することができます。
当店でNexus7(2013)での動作を確認しております。

多彩なトリガー
ノーマル、シングル、オート、立ち上がりエッジ・立ち下りエッジの選択ができます。また、トリガーレベルの調整も可能です。

メーターモード
平均値、ピークtoピーク、周波数の表示が可能です。

XYモード
　リサージュ波形
　２つの波形の位相差表示
　 外部抵抗を使用し、V/I （電圧／電流）の曲線表示

スペクトラムアナライザー
各周波数の強さを表示する、スペクトラムアナライザー（FFTアナライザー）機能もあります。
矩形窓、ハミング窓、ハン窓、ブラックマン窓の窓関数（ウィンドウ関数）に対応しています。

任意波形発生器(AWG)
各パラメーターを設定し、任意の波形信号を発生させるファンクションジェネレーターとしての出力が１点あります。
正弦波(Sine Wave)、方形波(Square Wave)、三角波(Triangle Wave)、指数関数波(Exponential Wave)、周期的ノイズ(Periodic Noise)、任意に作成した信号波(Custom Wave)を出力することができます。Custom Waveは、パソコンにつないで作成します。
周波数、電圧、デューティー比を変えることができます。

Windowsパソコンに接続して使用可能
マイクロUSBを使ってパソコンに接続し、専用ソフトを使うと、パソコンの画面で波形を表示することができます。
このソフトを実行するためには、.NET Framework 4.0をインストールする必要があります。
専用ソフト ダウンロード
Windows Vista、Windows 7、Windows 8用USBドライバー ダウンロード
Windows XP用USBドライバー ダウンロード

ユーザー作成のプログラムから使用することも可能
パソコンにUSBで接続し、仮想シリアルポートと使用すると、ユーザープログラムからデータの読み出し等を行うことができます。
また、WinUSB、または、LibUSBを使って、直接USBにアクセスすることもできます。
専用ソフトのソースプログラムも公開されていますので、プログラム作成の参考になります。
専用ソフトソースプログラムダウンロード

Xprotolab Portable紹介映像

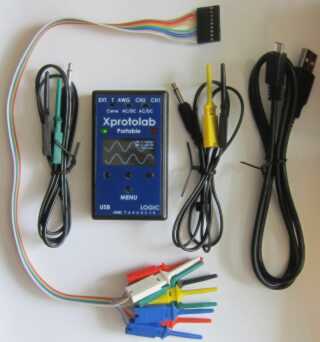

セット内容

• 本体
• オシロスコープ用プローブ 2本
• ロジックアナライザー用プローブ9個付きケーブル　1組
• マイクロUSBケーブル　1本

仕様
CPU ATXMEGA32A4 36KB Flash, 4KB SRAM, 1KB EEPROM
有機ELディスプレイ 1.3インチ 128×64ピクセル

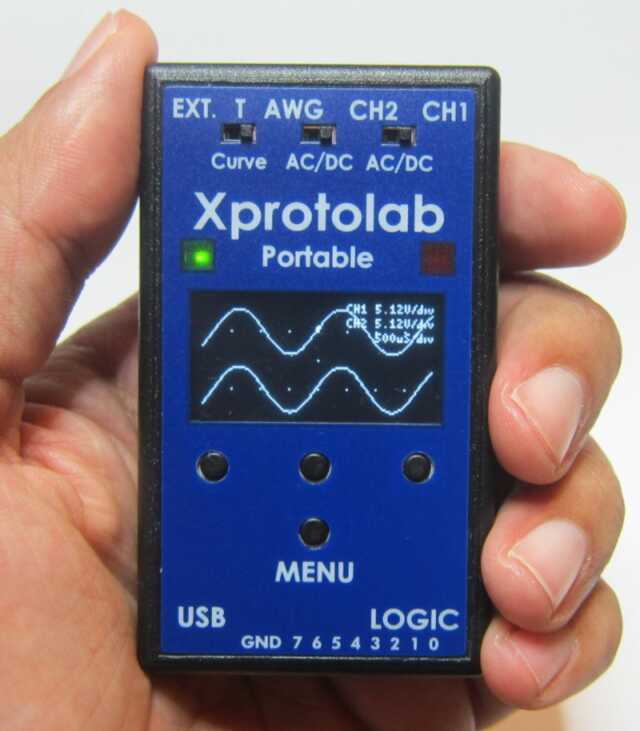

寸法 79.5mm × 46.5mm × 18mm
重量 60g
PDIインターフェイス
タクトスイッチ ４個
USBマイクロB端子
オシロスコープ信号入力3.5mm モノラルジャック 3個 (CH1,CH2, EXT外部トリガー)
AWG出力3.5mm モノラルジャック 1個
USBでWindows PC、Android スマートフォン、タブレットに接続可能

オシロスコープ仕様
入力2点
最高サンプリングレート 2MSPS(メガサンプル毎秒）
アナログ帯域幅　200kHz
分解能　8ビット
入力インピーダンス 1MΩ
バッファーサイズ（チャネルごと） 256
入力レンジ　-14V～+20V

ロジックアナライザー仕様
入力8点
電圧 3.3V
最高サンプリングレート 2MSPS(メガサンプル毎秒）
周波数カウンター 12MHz
プロトコルアナライザー UART, I2C, SPI
820kΩの抵抗で内部プルダウン
バッファーサイズ　 256

AWG(任意波形発生器)仕様
　出力１点
　最大変換レート 1MSPS(メガサンプル毎秒）
　 　アナログ帯域幅 44.1kHz
　分解能　8ビット
　出力電流　±7mA以下 　バッファーサイズ　256
　出力電圧　±4V
　ローパスフィルター 53kHz

ダウンロード
マニュアル（英語）
日本語マニュアルは用意しておりません。
