約10年の実績

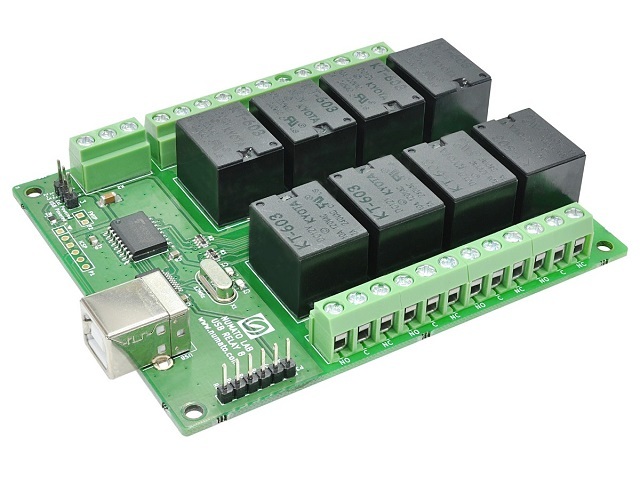

Numatoのリレーボードは、当店で販売し始めて10年ほどたちました。多くの企業、大学、学校等の方にご利用いただいております。

Windows 10、Windows 8、Windows 7に対応
Windows 10 32bit/64bit、Windows 8.1 32bit/64bit、Windows 7 32bit/64bit、Windows XPで使用することができます。

Visual Studioで簡単に制御
仮想COMポート(RS-232Cシリアルポート）として動作しますので、シリアル通信の関数を使うことにより、Visual Basic, Visual C#, Visual C++などのVisual Studio(Ver.6.0, .NET, 2005, 2008, 2010)で簡単に使用することができます。

１台のパソコンに複数の本ボードを接続して使用可能
１台のパソコンに複数の本ボードを接続して使用することも可能です。仮想COMポートとして動作するため、パソコンに接続すると各々別のポートとして、登録されます。そのCOMポート番号で各ボードを識別することができます。

10Aの高容量リレー
直流、交流共に接点最大電流は、10Aです。
c接点なので多様な使い方ができます。

ユーザーによるファームウェアの書き換えも可能
制御にはMicrochipのPIC18F14K50を使用しており、ICSP端子を備えているため、ユーザーによるファームウェアのプログラミング・書き換えが可能です。
ファームウェアの書き換えは、ユーザーの責任で行ってください。ファームウェアの書き換え、プログラミングに関する質問にはお答えできません。

端子台で簡単接続
リレー接点の入出力は、端子台になっていますので、コネクター式と違って、はんだ付け不要で簡単に接続できます。ヨーロッパ式端子台なので、圧着端子を使わなくても導線をしっかり固定できます。

リレー電源電圧DC24Vタイプも用意
従来のDC12Vに加え、DC24Vも用意しました。
工場の設備の制御盤に多く使われているDC24Vで使用でき、便利です。

リレーの時間制御

当店作成のURMC8をWindowsで制御するためのプログラムです。
8個のリレーを時間経過でON・OFFすることができます。
本プログラムは、フリーソフトです。WindowsXPで動作させるためにMicrosoft .NET framework3.5が必要です（Windows Vista、Windows 7では、標準でインストールされています）。
Relay Time Controlダウンロード

ダウンロード
User Manual (PDF)
Windows用ドライバー

説明
Windows 7 ドライバーインストール方法

サンプルコード
1. Visual C++ 2008 コマンドラインアプリ
2. Visual C++ 2010 コマンドラインアプリ
3. Visual Basic 2008 GUIアプリ
4. Visual Basic 2010 GUIアプリ
5. Visual Basic 6 GUIアプリ
6. Visual C++ 6 GUIアプリ
7. Windows Python コマンドラインアプリ
8. Java (NetBeans) コマンドラインアプリ
9. Visual C# 2012 GUIアプリ
10. AutoHotkey
11. Microsoft Excel 2010 VBA
12. Microsoft Word 2010 VBA
13. Windows JustBASIC
14. Node.js Java Script
15. AutoIt
16. LabVIEW vi
17. Linux Perl
18. Windows Perl

対応OS
Windows XP
Windows Vista 32bit/64bit
Windows 7 32bit/64bit
Windows 8(8.1) 32bit/64bit
Windows 10 32bit/64bit
Linux
Mac OS X

仕様
電源　リレー駆動用にDC12V、または、DC24V (購入時にどちらかを選択) の電源が必要
　端子台で接続
　当店のACアダプター、およびDCジャックアタプターを使用すると便利です。

別途電源の接続が不要なUSBバスパワーで作動するリレーボードSuper4もあります。

ボード許容最大電流　2A

リレー仕様
接点最大電流　直流24V 10A, 交流125V 10A
　ただし基板パターンの制限によりボードの最大電流は ２Ａです。
　c接点１点（リレーONでONになる接点とリレーOFFでONになる接点の組み合わせ）
リレー個数　8個

USB接続　USB標準コネクター 　USBケーブルは付属しておりません。

基板についている6ピンのピンヘッダーは、GPIOとして使用できません。
