すべての熱電対に対応
J、K、T、N、E、B、R、Sのすべての熱電対に対応しています。DSP 処理と ±0.1% の精度を備えた 24 ビット ADC により、優れた測定精度が得られます。±0.19% の CJC 精度と組み合わせることで、確実に正確に値を読み取ることができます。

熱電対入力2点
熱電対の入力は2点です。ことなる箇所の温度を測定することができます。

最大 63 ノードをサポートする RS-485 インターフェースにより、Modbus RTU プロトコルを使用して既存のシステムとの通信が簡単になります。

簡単に設置できるように設計されており、信号の整合性を最適化するための 120 オームの終端抵抗が内蔵されており、セットアップが簡単になります。

安全性は最優先事項であり、1500Vrms という優れた動作絶縁電圧により、産業環境での安全な動作が保証されます。

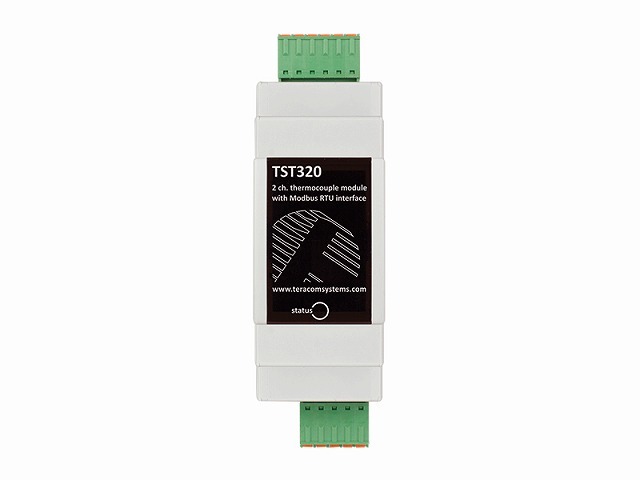

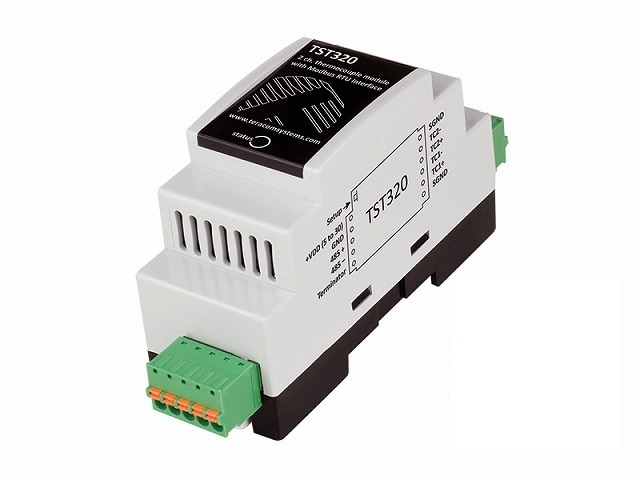

TST320 2チャンネル熱電対モジュールを使用すると、リアルタイムの温度データを取得でき、プロセス効率、製品品質、システムの信頼性が向上します。

仕様
寸法: 35x86x59mm 重量: 75g
取り付け: 35 mm DINレール
動作温度範囲: -20 ～ 60°C
動作相対湿度範囲: 10 ～ 90% (結露なし)
保管温度範囲: -25 ～ 65°C
保管相対湿度範囲: 5 ～ 95% (結露なし)
侵入保護: IP40 (接続 IP20)

電源
動作電圧範囲 (IEC 62368-1 による -15/+20% を含む): 5 ～ 30VDC
消費電流: 15mA@12V

熱電対
サポートされている熱電対タイプ: J、K、T、N、E、B、R、および S
温度分解能: 0.01°
ADC 変換精度 (最大): ±0.1%
CJC 精度 (最大): ±0.19%
両チャネルの入力変換レート: 1 サンプル/秒
DSP (デジタル信号処理) により、ローパス フィルタリングと 50/60Hz ノッチ フィルタリング用に 76865 以上のサンプルを実行
熱電対断線検出: 使用可能

インターフェース
プロトコル: Modbus RTU
物理層: RS-485 シリアルライン
バス トランシーバーの数: 最大 63
バス ケーブル: ツイスト、シールド、2×0.5mm²
応答時間 ≤ 50ms
マスター応答タイムアウト ≥ 応答時間 + 応答時間
応答時間はビット数とボーレートによって異なります。

端子台タイプ: 3.81mm ピッチ、プッシュイン（ネジなし）端子台、28 ～ 16 (AWG) / 0.081 ～ 1.31 (mm²) 電線対応
絶縁　最大動作絶縁電圧 1500Vrms
