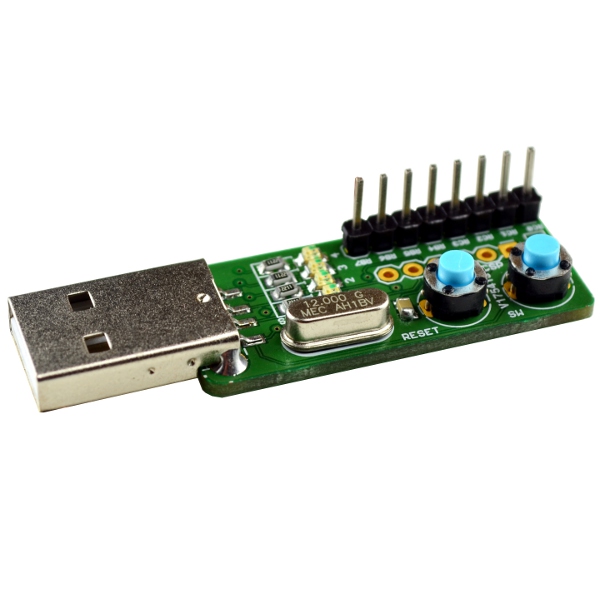

４個のLED付き
4個のI/OポートにLEDが接続されていますので、動作確認等に使うことができます。
各LEDは、下記のI/Oポートに接続されています。
LED1: RC7
LED2: RC6
LED3: RC5
LED4: RC4

２個のタクトスイッチき
リセット用のタクトスイッチ、および、ブートローダーの起動ボタンしても使えるタクトスイッチ(I/OポートRB4に接続）が付いています。

8個のI/Oヘッダーピン
8個のI/Oがヘッダーピンに接続されていますので、ピンソケット等で簡単に接続することができます。


ICSP用ヘッダーピンパターン付き
ヘッダーピンはついていませんが、ICSP用の基板パターンが用意されていますので、ヘッダーピン(別途用意）をはんだ付けすると、ICSPを接続することができます。

CPU仕様
 フラッシュプログラムメモリー　16KB
 CPU処理速度 (MIPS)  12
 RAM  768バイト
 データEEPROM 256バイト
 通信ペリフェラル  1-A/E/USART, 1-MSSP(SPI/I2C)
 キャプチャー/コンペア/PWM ペリフェラル  1 ECCP
 タイマー  1 x 8-bit, 3 x 16-bit
 アナログ入力  9 ch, 10-bit
 コンパレーター  2
 USBスレーブ機能 USB 1.1, USB 2.0 互換フルスピード
 ピン数 20

書き込むユーザープログラム（ファームウェア）は、アドレス0x1000から始まるように記述してください。0x0000から0x0fffは、ブートローダーが占有しています。
割り込みベクターも同様に再マップしてください。

ブートローダーの起動方法
ボード上のタクトスイッチSWを押しながら、RESETスイッチを押してください。ボードが再起動し、プログラム書き込みソフトによる書き込み可能な状態になります。
