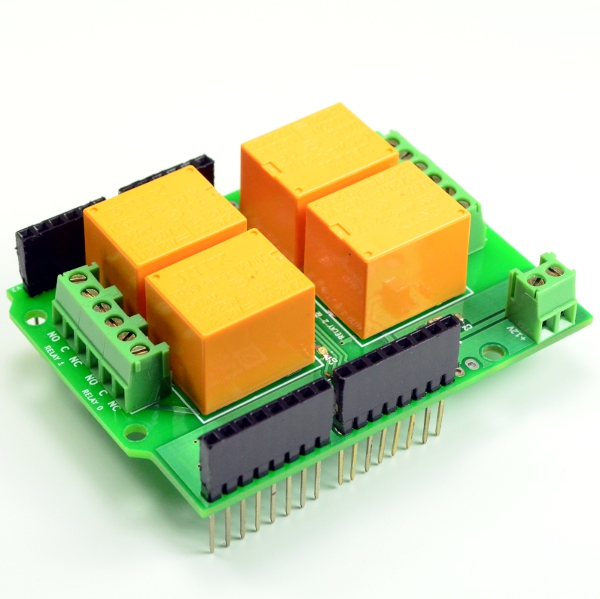

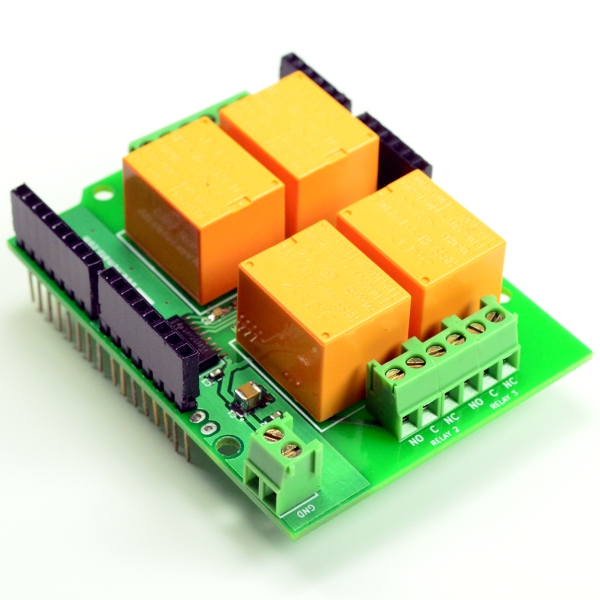

デジタルI/Oで４個のリレーを制御
ArduinoのデジタルI/O 4点でリレーの制御を行うことができます。D8、D7、D2、D4に割り付けられており、単なるデジタル信号のON,OFFだけですので、プログラムは簡単です。

c接点のリレー搭載
c接点(単極双投)のリレーですので、多彩な使い方ができます。

接点容量10Aのリレーを使用
リレー駆動用の電源として、DC12Vの電源を別途用意する必要がありますが、その分、接点容量10Aの大き目のリレーを使用しております。ただし、基板のパターンが細いため、実際使用できるのは、2A以下です。

Arduino Uno、 Arduino Mega に対応
Arduino Uno、 Arduino Megaおよびそれらの互換品で使用することができます。
シールドですので、Arduinoのソケットに差し込むだけで接続が完了します。

サンプルスケッチを用意
Arduinoのサンプルスケッチが用意されていますので、それをもとに簡単に使用することができます。
サンプルスケッチ

仕様
電源　 リレー駆動用にDC12Vの電源が必要
　DC12V 0.5A以上の電源をご用意ください。
　端子台で接続
　当店のACアダプター、およびDCジャックアタプターを使用すると便利です。

ボード許容最大電流　2A

リレー仕様
コイル電圧 DC12V
コイル消費電力（1個あたり) 400 mW
接点材質 AgCdO
接点容量 10A/250V AC
10A/28V DC
ただし、基板のパターンが細いため、実際使用できるのは、2A以下です。
スイッチング可能最大電圧 DC110V/AC240V
スイッチング可能最大電流 12 A
スイッチング可能最大電力 1800VA, 360W
コイル抵抗 50 mΩ
電気的寿命 100,000 回
機械的寿命 10,000,000回
定格絶縁抵抗 500 MΩ
最大ON切り替え反応時間 8 ms
最大OFF切り替え反応時間 5 ms
