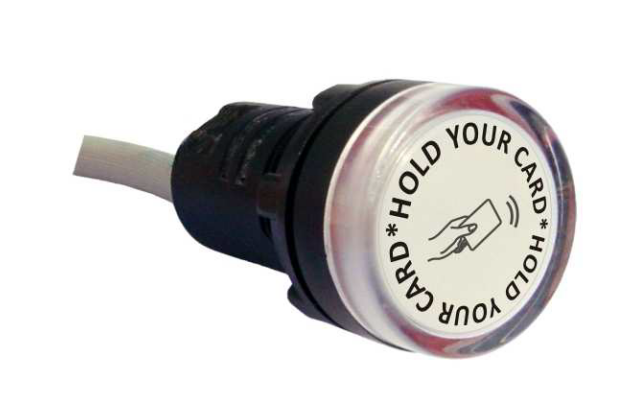

自動機械のモード切替スイッチに
RFIDタグを持っている人だけが機械の起動、モード切替等ができるようにすることができます。

複数のＩＤを登録可能
500個までのＩＤを登録することが可能です。

ＩＤの登録はツール不要
ID登録モードに切り替えるためのサービスタグが付属しています。それをかざすと、ID登録モードになり、登録したいRFIDタグをかざすことでそのIDが登録されます。サービスタグを使うとIDの一括削除はできますが、個別のID削除は、専用のPC ソフトLockyMonitor2を使用してください。

複数のＩＤを登録可能
500個までのＩＤを登録することが可能です。

ＩＤの管理はＰＣで可能
無料で使える専用ソフトLockyMonitor2を使うことにより、IDの登録、登録されているIDの読み出し、機能設定を行うことができます。
LockyMonitor2動作環境
　OS:Windows 7 32ビット/64ビット、Windows Vista、Windows XP
　接続　RS-232C（ただし、Dサブコネクターはついておりません）

LockyMonitor2　ダウンロード

ON時間は可変
RFID認識後の制御出力時間は、１秒から２４０秒まで設定することが可能です。この設定も専用ソフトLockyMonitor2で行います。

ブザーの接続が可能
外部ブザーを接続するためのブザー出力が備えられています。ブザーを接続することにより、IDタグが認識されたことがわかりやすくなります。

配線例

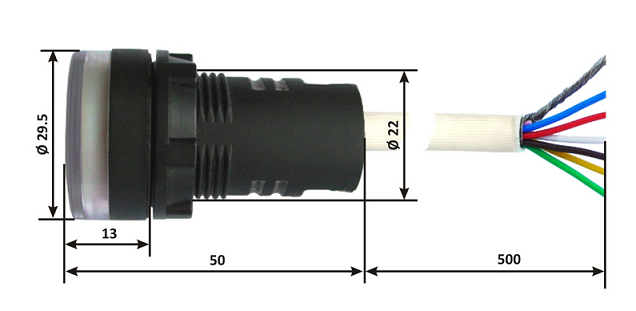

外形寸法

仕様
電源 直流 8～15V
消費電流(12V時)　最大50mA
制御出力　オープンドレイン
最大制御電流　15V 1A
ブザー出力最大電流　15V 0.1A
RFID読み取り距離　3cm以下
使用温度範囲　 -10 ～ 40℃
外形寸法　φ 28mm x 50mm
取付穴　φ22mm
ケーブル長さ　500mm
RS232C (UART,非同期シリアルインターフェイス)　 19200bps、 8ビット、 ストップビット1、パリティな し
RFIDタグ　125kHz、 EM4102互換
メモリー　ID 500件まで
表面　防滴

本品は、微弱無線局に該当するため技適マークは不要です。
ユーザーマニュアル（英語）
日本語のマニュアルは用意しておりません。

使用方法

通常時

電源を入れた状態では赤く点滅しています。


登録されているRFIDタグをかざすと、一定時間緑色に光り、この間、制御出力がONになります。この時間は、専用ソフトLockyMonitor2で変更することができます。外部ブザーを接続していると、ブザーが１回鳴ります。

登録されてないRFIDタグをかざすと、外部ブザーが６回鳴ります。点灯状態は変わりません。

I Dタグの登録
付属のサービスタグをかざします。

黄色に点灯（赤色と緑色が一緒に点灯して黄色に見える）したら、サービスタグを離してください。



この状態がID登録モードです。ID登録モードで登録したいRFIDタグをかざすとそのIDが登録されます。


500件まで登録できます。500件を超えると登録できません。
付属のサービスタグをかざすと、通常のモードになります。また、最後のIDを登録してから３０秒経過した場合も自動的に通常モードになります。

専用ユーティリティーソフト LockyMonitor2（パソコン)の接続
RS232Cで通信を行いますが、Dサブコネクタはついておりません。ミノムシクリップ等を使って接続してください。
接続方法
本品の線　　　　RS232C
黄色（RxD）　―　TxD
緑色（TxD）　―　RxD
青色（GND）　―　SG（GND）

サービスタグをかざして、ID登録モードにしてください。
LockyMonitor2を起動します。
LockyMonitor2のウィンドウの左上、FindDeviceボタンをクリックすると、Locky-CP-RSに接続されます。
COMポートが自動的に検索されるため、ポート番号の指定は必要ありません。
登録されているIDの取得、登録等を行うことができます。
