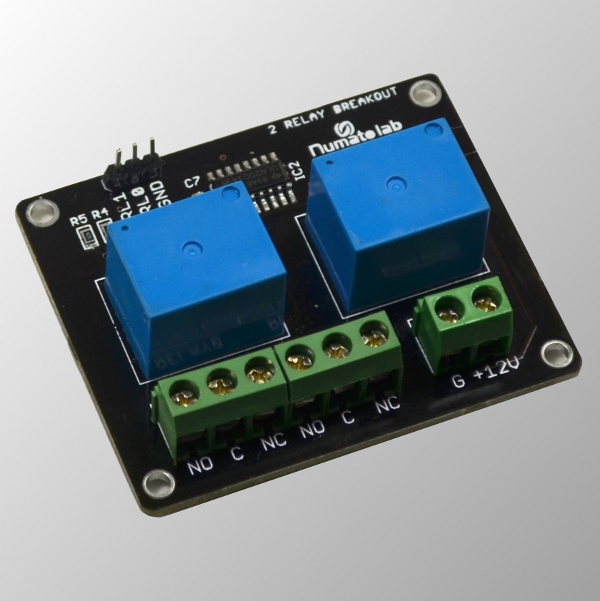

• FRM2 TTLレベル入力制御 2chリレーボード
TTLレベル入力リレーボード
  • 価格:2,310円(本体 2,100円、税 210円)

商品説明

▼ 商品説明の続きを見る ▼

2022年7月18日 昨今の円安に伴い、仕入れ価格が大幅に上がりました。それに伴い、心苦しいところではありますが、販売価格を値上げいたしました。

トランジスターアレイULN2803で駆動
トランジスターアレイULN2803でリレーをON・OFF制御します。

リレー駆動回路図

動作表示LED付き
リレーのON・OFF状態を示すLEDが付いていますので状態を確認しやすいです。


USBGPIO8に接続可能
当店販売のUSBGPIO8USBGPIO16USBGPIO32に接続すると、USBでパソコンに接続し、2個のリレーを制御することができます。


仕様
電源  リレー駆動用にDC12Vの電源が必要
 端子台で接続
 当店のACアダプター、およびDCジャックアタプターを使用すると便利です。

ボード許容最大電流 2A

リレー仕様
接点最大電流 直流24V 10A, 交流125V 10A
 ただし基板パターンの制限によりボードの最大電流は 2Aです。
 c接点1点(リレーONでONになる接点とリレーOFFでONになる接点の組み合わせ)
リレー個数 2個

マニュアル(英語)
日本語マニュアルは用意しておりません。
