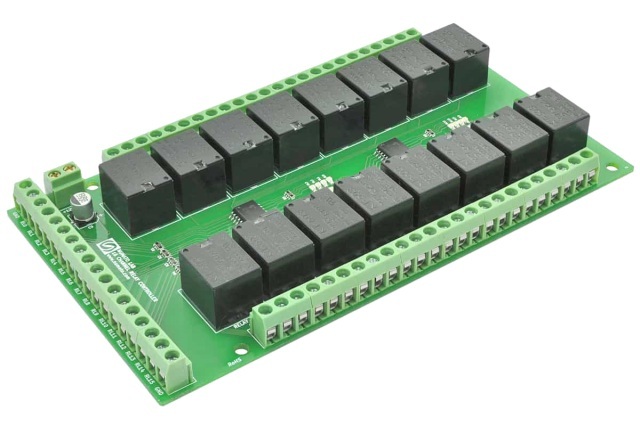

トランジスターアレイULN2803で駆動
トランジスターアレイULN2803でリレーをＯＮ・ＯＦＦ制御します。

動作表示ＬＥＤ付き
リレーのON・OFF状態を示すLEDが付いていますので状態を確認しやすいです。

USBGPIO16に接続可能
当店販売のUSBGPIO16、USBGPIO32に接続すると、USBでパソコンに接続し、16個のリレーを制御することができます。

仕様
電源　 リレー駆動用にDC12Vの電源が必要
　DC12V 1A以上の電源をご用意ください。
　端子台で接続
　当店の12V 1.5A ACアダプターおよび、DCジャックアタプターを使用すると接続が便利です。

ボード許容最大電流　1A

リレー仕様
接点最大電流　直流24V 10A, 交流125V 10A
　ただし基板パターンの制限によりボードの最大電流は １Ａです。
　c接点１点（リレーONでONになる接点とリレーOFFでONになる接点の組み合わせ）
リレー個数　16個

外形図



端子台配列
