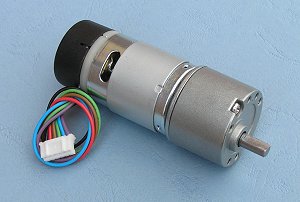

コネクター
使用コネクター　JST PHR-6
ケーブル長さ 90mm

結線
線色
紫 (1) ホールセンサー B Vout
青 (2) ホールセンサー A Vout
緑 (3) ホールセンサー GND
茶 (4) ホールセンサー Vcc
赤 (5) モーター　＋
黒 (6) モーター　－
ホールセンサーの出力は4.7kΩの抵抗でプルアップしてください。

仕様
定格電圧 12V
定格トルク 1.5kgf/cm
定格回転数 170rpm
定格電流 530mA
無負荷時回転数 216
無負荷時電流 150mA
ストール電流（過負荷時電流） 2.5A
定格出力 4.22W
エンコーダー出力パルス数　出力軸１回転 360パルス

寸法図
