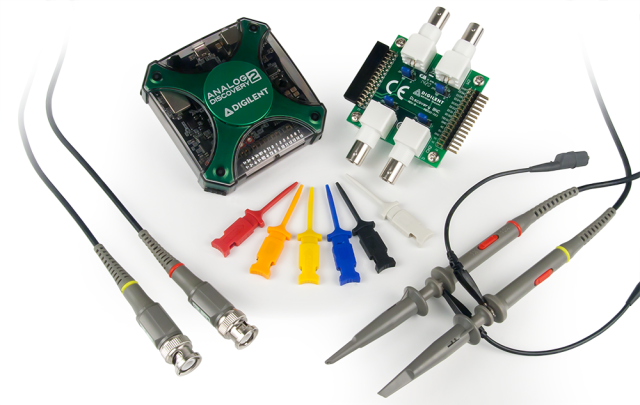

オシロスコープ(アナログ入力)
チャンネル:2
チャネルタイプ:差動
解像度:14ビット
絶対分解能(スケール≤0.5V/ div):0.32mV
絶対解像度(scale≥1V/ div):3.58mV
精度(scale≤0.5V/ div、VinCM = 0V):±10mV±0.5%
精度(scale≥1V/ div、VinCM = 0V):±100mV±0.5%
CMMR(標準):±0.5%
サンプルレート(リアルタイム):100 MS / s
入力インピーダンス:1MΩ|| 24pF
スコープスケール:500uVから5V/div
ディスカバリーBNCアダプタを使用した場合のアナログ帯域幅
30MHz@3dB、10MHz@0.5dB、5MHz@0.1dB
フライワイヤを含むアナログ帯域幅:9MHz@3dB、2.9MHz@0.5dB、0.8 MHz@0.1dB
入力範囲:±25V(差動入力±50V)
入力保護:±50V
バッファサイズ/チャネル:最大16kサンプル
トリガー:エッジ、パルス、遷移、ヒステリシスなど
Logic Analyzer、Waveform Generator、Pattern Generator、または外部トリガーを使用したクロストリガー
サンプリングモード:平均、間引き、最小/最大
混合信号の視覚化(アナログ信号とデジタル信号は同じビューペインを共有)
リアルタイムビュー:FFT、XYプロット、ヒストグラム、その他
キャプチャしたデータファイルは標準形式でエクスポート可能
測定構成の保存、エクスポート、インポート可能
ファンクションジェネレーター(任意波形発生器)
チャネル:2
チャンネルタイプ:シングルエンド
解像度:14ビット
絶対分解能(振幅≤1V):166µV
絶対解像度(アンプルタイド> 1V):665µV
精度-標準(| Vout |≤1V):±10mV±0.5%
精度-標準(| Vout |> 1V):±25mV±0.5%
サンプルレート(リアルタイム):100 MS / s
AC振幅(最大):±5 V
DCオフセット(最大):±5 V
Discovery BNCアダプターを使用したアナログ帯域幅:12MHz@3dB、4MHz@0.5dB、1MHz@0.1dB
フライワイヤを含むアナログ帯域幅:9MHz@3dB、2.9MHz@0.5dB、0.8MHz@0.1dB
スルーレート(10Vステップ):400V / µs
バッファサイズ/チャネル:最大16kサンプル
標準波形:正弦波、三角波、ノコギリ波など
高度な波形:スイープ、AM、FM
ユーザー定義任意波形:WaveFormsソフトウェアユーザーインターフェイス内または標準ツール(Excelなど)を使用して定義可能
ロジックアナライザー
デジタル回路(ロジック回路)のH, Lの状態変化を記録する、ロジックアナライザーとしても使用できます。
チャネル:16(共有)
サンプルレート(リアルタイム):100 MS / s
バッファサイズ/チャネル:最大16Kサンプル
入力ロジック:LVCMOS(1.8V / 3.3V、5Vトレラント)
ピン変更、バスパターンなどを含む複数のトリガーオプション
アナログ入力チャンネル、ロジックアナライザー、パターンジェネレーター、または外部トリガー間のクロストリガー
SPI、I2C、UART、パラレルバスのプロトコル解析
標準形式を使用したデータファイルのインポート/エクスポート
デジタルパターンジェネレーター
チャンネル:16(共有)
サンプルレート(リアルタイム):100 MS / s
アルゴリズムパターンジェネレーター(バッファー不使用)
カスタムパターンバッファ/チャネル:最大16Kサンプル
出力ロジック標準:LVCMOS(3.3V、12mA)
標準形式を使用したデータファイルのインポート/エクスポート
信号・バス状態をカスタマイズして視覚化可能
デジタルI / O
チャネル:16(共有)
入力ロジック:LVCMOS(1.8V / 3.3V、5Vトレラント)
出力ロジック標準:LVCMOS(3.3V、12mA)
バーチャルI / Oデバイス(ボタン、スイッチ、ディスプレイ)
カスタマイズされた視覚化オプションが利用可能
直流定電圧電源供給
電圧範囲:0.5V…5Vおよび-0.5V…-5V
Pmax(USB給電):合計500mW
Imax(USB電源):各電源で700mA
Pmax(AUX電源):各電源で2.1W
Imax(AUX電源):各電源で700mA
精度(無負荷):±10mV
出力インピーダンス:50mΩ(標準)
ネットワークアナライザー
コンデンサーと抵抗によるフィルター(CRフィルター)、ローパスフィルター、ハイパスフィルター、バンドバスフィルター等の周波数特性測定等に有用なネットワークアナライザーとしても使用できます。
共有機器:スコープ、AWG
周波数掃引範囲:1Hz~10MHz
周波数ステップ:5~1000
設定可能な入力振幅とオフセット
アナログ入力は各周波数での応答を記録します
利用可能な図:ボード線図、ニコルス線図、ナイキスト線図
電圧計
チャネル(オシロスコープと共有):2
チャネルタイプ:差動
測定:DC、AC、True RMS
解像度:14ビット
精度(スケール≤0.5V/ div):±5mV
精度(スケール≥1V/ div):±50mV
入力インピーダンス:1MΩ|| 24pF
入力範囲:±25V(±50V div)
入力保護:±50V
スペクトラムアナライザー
FFT等によるスペクトラムアナライザーでアナログ波形の周波数成分の分析・表示ができます。
チャネル数(オシロスコープと共有):2
パワースペクトルアルゴリズム:FFT、CZT
周波数範囲モード:センター/スパン、開始/停止
周波数スケール:線形、対数
垂直軸オプション:電圧ピーク、電圧RMS、dBV、およびdBu
ウィンドウ:オプション:長方形、三角形、ハミング、コサインなど
カーソルと自動測定:ノイズフロア、SFDR、SNR、THDなど
標準形式を使用したデータファイルのインポート/エクスポート
NI LabVIEWで利用可能
LabVIEWのデバイスドライバが用意されていますので、LabVIEWで使用することができます。
その他の機能
外部電源入力オプション:5V、2.5A(別売)
高速データ転送のための高速USB2インターフェース
ステレオオーディオジャックで再生される波形ジェネレーター出力
トリガーイン/トリガーアウトにより、複数の機器のリンク可能
機器間のクロストリガー
コンテキストヘルプを含むヘルプ表示
測定とワークスペースは個別に構成可能。構成のエクスポート可能
