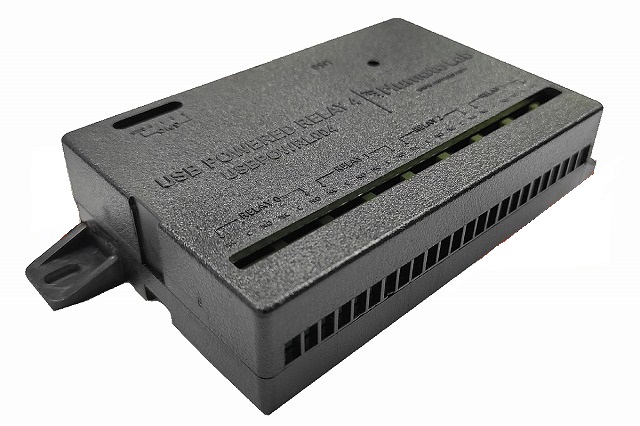

Numato Lab社のケース入りUSBリレーモジュール。
パソコンのUSBにつないで4個のリレーの出力制御ができます。 USBバスパワーでリレーを駆動しますので、リレー駆動用の電源を別に用意する必要がありません。
Visual Basic, Visual C++, Visual C# などのVisual Studio(6.0, .NET, 2005, 2008, 2010)はもちろん, VBA, Linux, Mac OS, Pythonからでも制御できます。
■ 商品説明
パソコンのUSBにつないで4個のリレーの出力制御ができます。 Visual Basic, Visual C++, Visual C# などのVisual Studio(6.0, .NET, 2005, 2008, 2010)はもちろん, VBA, Linux, Mac OS, Pythonからでも制御できます。
■ 商品仕様
| 製品名 | 4ch USB リレー USBバスパワー駆動 |
|---|---|
| 型番 | USBPOWRL004E |
| メーカー | Numato Lab |
2022年11月7日 昨今のさらなる円安に伴い、仕入れ価格が大幅に上がりました。それに伴い、心苦しいところではありますが、販売価格を値上げいたしました。
USBバスパワー駆動
パソコンのUSB端子から供給される5Vの電源でリレーを駆動するので、リレー駆動のために
別途電源を用意する必要がありません。
Windows10、Windows 8、Windows 7に対応
Windows 10 32bit/64bit、Windows 8.1 32bit/64bit、Windows 7 32bit/64bit、Windows XPで使用することができます。
Visual Studioで簡単に制御
仮想COMポート(RS-232Cシリアルポート）として動作しますので、シリアル通信の関数を使うことにより、Visual Basic, Visual C#, Visual C++などのVisual Studio(Ver.6.0, .NET, 2005, 2008, 2010)で簡単に使用することができます。
専用viによりLabVIEWで簡単に使用できます。
Linuxでも使用可能
Linuxでも使用できます。
１台のパソコンに複数の本ボードを接続して使用可能
１台のパソコンに複数の本ボードを接続して使用することも可能です。仮想COMポートとして動作するため、パソコンに接続すると各々別のポートとして、登録されます。そのCOMポート番号で各ボードを識別することができます。
2c接点リレー
１個のリレーにc接点（コイルONでONになる接点とOFFになる接点の組み合わせ）が2組入っていますので、多様な使い方ができます。
4点のGPIO搭載
4点のTTLレベルのデジタル入出力を備えていますので、リレー以外の制御にも使うことができます。
ユーザーによるファームウェアの書き換えも可能
制御にはMicrochipのPIC18F14K50を使用しており、ICSP端子を備えているため、ユーザーによるファームウェアのプログラミング・書き換えが可能です。
ファームウェアの書き換えは、ユーザーの責任で行ってください。ファームウェアの書き換え、プログラミングに関する質問にはお答えできません。
端子台で簡単接続
リレー接点の入出力は、端子台になっていますので、コネクター式と違って、はんだ付け不要で簡単に接続できます。ヨーロッパ式端子台なので、圧着端子を使わなくても導線をしっかり固定できます。
寸法図
ダウンロード
Windows用ドライバー
マニュアル（英語）
日本語マニュアルは用意しておりません。
サンプルコード
1. Visual C++ 2008 コマンドラインアプリ
2. Visual C++ 2010 コマンドラインアプリ
3. Visual Basic 2008 GUIアプリ
4. Visual Basic 2010 GUIアプリ
5. Visual Basic 6 GUIアプリ
6. Visual C++ 6 GUIアプリ
7. Windows Python コマンドラインアプリ
8. Java (NetBeans) コマンドラインアプリ
9. Visual C# 2012 GUIアプリ
10. AutoHotkey
11. Microsoft Excel 2010 VBA
12. Microsoft Word 2010 VBA
13. Windows JustBASIC
14. Node.js Java Script
15. AutoIt
16. LabVIEW vi
17. Linux Perl
18. Windows Perl
対応OS
Windows XP
Windows Vista 32bit/64bit
Windows 7 32bit/64bit
Windows 8 (8.1) 32bit/64bit
Windows 10 32bit/64bit
Linux
Mac OS X
仕様
電源 USBバスパワー
リレー仕様
接点最大電流（抵抗負荷、cosφ=1) 直流24V 2A, 交流120V 1A
接点最小電流 直流1V 10mA
接点材質 銀合金
c接点2点（リレーONでONになる接点とリレーOFFでONになる接点の組み合わせ）
リレー個数 4個
USB接続 USBミニコネクター
USBケーブルは付属しておりません。
ケースに入ってない基板のみのタイプもあります。
