10A大容量接点のリレー>

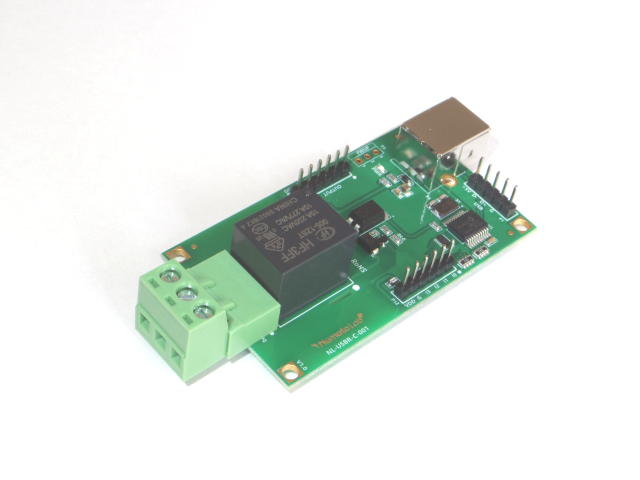

Numato Lab社のUSBリレーボード。
パソコンのUSBにつないで1個のリレーの出力制御ができます。 USBバスパワーでリレーを駆動しますので、リレー駆動用の電源を別に用意する必要がありません。リレーの接点は、10Aの大容量です。
Visual Basic, Visual C++, Visual C# などのVisual Studio(6.0, .NET, 2005, 2008, 2010, 2012, 2013, 2015, 2017,2019, 2022)はもちろん, VBA, Linux, Mac OS, Python、Androidからでも制御できます。
■ 商品説明
パソコンのUSBにつないで1個のリレーの出力制御ができます。 Visual Basic, Visual C++, Visual C# などのVisual Studio(6.0, .NET, 2005, 2008, 2010)はもちろん, VBA, Linux, Mac OS, Python、Androidからでも制御できます。
■ 商品仕様
| 製品名 | 1ch USB リレー USBバスパワー駆動 |
|---|---|
| 型番 | NL-USBR-C-001 |
| メーカー | Numato Lab |
10Aの大容量接点リレー
交流(AC)277V 10A、直流(DC)DC28V 10Aの大容量の接点のリレーを使用しています。
約10年の実績
Numatoのリレーボードは、当店で販売し始めて10年ほどたちました。多くの企業、大学、学校等の方にご利用いただいております。
USBバスパワー駆動
パソコンのUSB端子から供給される5Vの電源でリレーを駆動するので、リレー駆動のために
別途電源を用意する必要がありません。
Windows 11、Windows 10に対応
Windows 10はもちろん、Windows 11、Windows 7 32bit/64bit、Windows 8(8.1) 32bit/64bitでも使用することができます。
Visual Studioで簡単に制御
仮想COMポート(RS-232Cシリアルポート）として動作しますので、シリアル通信の関数を使うことにより、Visual Basic, Visual C#, Visual C++などのVisual Studio(Ver.6.0, .NET, 2005, 2008, 2010)で簡単に使用することができます。
専用viによりLabVIEWで簡単に使用できます。
Linuxでも使用可能
Linuxでも使用でき、Linuxでリレー制御を行うことができます。
Androidでも使用可能
Androidでも使用でき、Androidのスマートフォン、タブレットでリレー制御を行うことができます。現時点では、ユーザーによるプログラムミングが必要です。
Android サンプルコード
Google PlayでアプリをダウンロードできるようにNumatoが準備しております。
１台のパソコンに複数の本ボードを接続して使用可能
１台のパソコンに複数の本ボードを接続して使用することも可能です。仮想COMポートとして動作するため、パソコンに接続すると各々別のポートとして、登録されます。そのCOMポート番号で各ボードを識別することができます。
1c接点リレー
１個のリレーにc接点（コイルONでONになる接点とOFFになる接点の組み合わせ）が1組入っていますので、多様な使い方ができます。
8点のデジタル入力出力(I/O)搭載
入力出力、各4点のTTLレベルのデジタル入出力を備えていますので、リレー以外の制御にも使うことができます。
端子台で簡単接続
リレー接点の入出力は、端子台になっていますので、コネクター式と違って、はんだ付け不要で簡単に接続できます。ヨーロッパ式端子台なので、圧着端子を使わなくても導線をしっかり固定できます。また、抜き差し可能な端子台ですので、接続後も簡単に切り離すことができます。
コマンド
本器をパソコンにつなぐと仮想COMポートとして認識されます。デバイスマネージャーでCOMのいくつに割り当てられたかを確認し、そのCOMポートに対してコマンドを送信してください。リレーは、リレー番号0に割り付けられています。
リレー ON
relay on 0
リレー OFF
relay off 0
ダウンロード
Windows用ドライバー
マニュアル（英語）
日本語マニュアルは用意しておりません。
USBPOWERRELAY 使い方説明（日本語）
サンプルコード
1. Visual C++ 2008 コマンドラインアプリ
2. Visual C++ 2010 コマンドラインアプリ
3. Visual Basic 2008 GUIアプリ
4. Visual Basic 2010 GUIアプリ
5. Visual Basic 6 GUIアプリ
6. Visual C++ 6 GUIアプリ
7. Windows Python コマンドラインアプリ
8. Java (NetBeans) コマンドラインアプリ
9. Visual C# 2012 GUIアプリ
10. AutoHotkey
11. Microsoft Excel 2010 VBA
12. Microsoft Word 2010 VBA
13. Windows JustBASIC
14. Node.js Java Script
15. AutoIt
16. LabVIEW vi
17. Linux Perl
18. Windows Perl
19. Android (Android Studio)
対応OS
Windows XP
Windows Vista 32bit/64bit
Windows 7 32bit/64bit
Windows 8 (8.1) 32bit/64bit
Windows 10 32bit/64bit
Windows 11
Linux
Mac OS X
Android
仕様
Numato SKU: NLRL1001-A
電源 USBバスパワー
リレー仕様
接点最大電流（抵抗負荷、cosφ=1) 直流28V 10A, 交流227V 10A
接点材質 銀合金
c接点1点（リレーONでONになる接点とリレーOFFでONになる接点の組み合わせ）
リレー個数 1個
USB接続 USB タイプB(標準)コネクター
USBケーブルは付属しておりません。

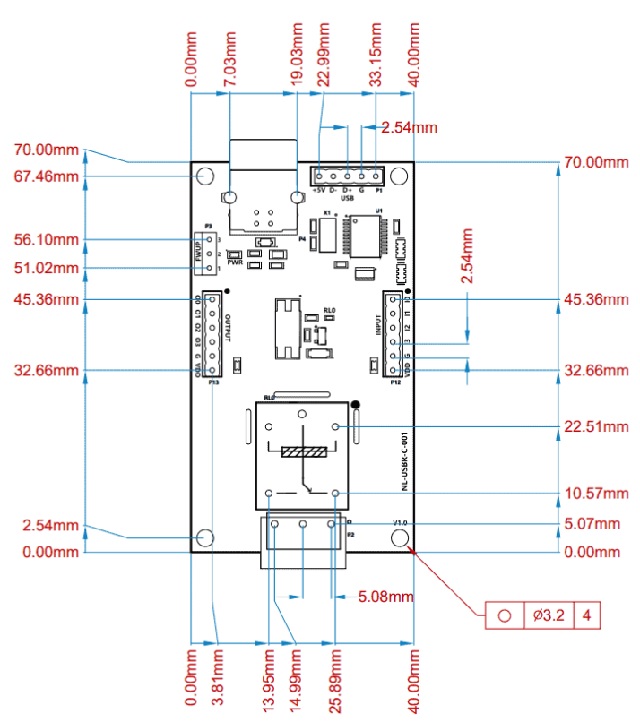

寸法図
穴径 直径3.2mm
